一、应用范围
杭州孚通科技生产的安全阀在线校验仪、安全阀在线检测台适用于直接载荷式和先导式安全阀的整定压力、回座压力等参数的性能测试。压封原件及重要配件均采用进口优质产品，采用自主研发的软件可实时显示压力曲线等参数。可对阀杆外漏的弹簧式安全阀进行在线热态和在线冷态，或者离线冷态校验。
二、设备原理

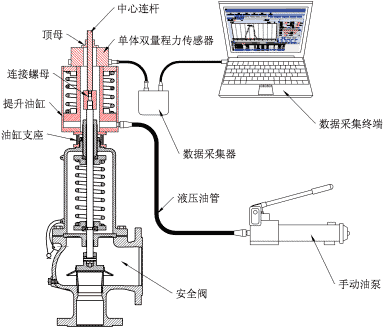

安全阀在线校验仪主要由机械夹具、液压动力单元和数据采集处理单元三部分组成：
机械夹具：主要针对安全阀进行夹紧和定位，为液压系统提供一个外力执行器。机械夹具采用组合式结构，拆装方便、安全可靠。
液压动力单元：主要由手动泵组成，可提供可调节的液压输出和流量，最大输出10Mpa，最大提升力为50KN，用以控制外加的提升力和提升速度。
数据采集处理单元：可以设定、采集相关参数，拉力传感器采用轮辐式结构，精度可达0.05%。
三、设备特点
- 1.检测全程曲线监控，真实反映安全阀开启、回座过程，开启过程中自动显示开启点，自动计算开启压力、误差率、调整量，自动判断是否合格，避免了人为操作误差。
- 2.力传感器采用轮辐式结构，量程适用范围更广，减轻现场设备重量。
- 3. 系统检测过程曲线，采用独特数学模型处理数据，无需考虑手动泵的加压脉冲，真实反映弹簧特性曲线。
- 4. 采用笔记本电脑作为显示终端，适用范围广、存储量大。
- 5. 机械部件安装简单、零部件少，适合野外、高空、复杂环境作业。
- 6. 系统可将安全阀信息数据以Execl文件形式保存，也可存储在数据库中。
四、技术参数
- 1.开启方式：临界状态检测、阀瓣位移传感器（无机械触点安装）判开（微启式至全启可人工设置开启高度）。
- 2.测量状态：冷态在线、热态在线。
- 3.提升力范围：50KN。
- 4.监测范围：DN15-DN600直接作用式弹簧安全阀、脉冲式安全阀、先导式安全阀、带动力辅助装置安全阀。
- 5.工作环境温度：-20℃-60℃。
- 6.校验时间：实际检测安全阀从开启到回座仅需0.7秒钟。
- 7.调整操作：用调整垫圈即可调整安全阀背紧螺母，不必反复拆卸。
