金属波纹管密封试验机

一、应用范围

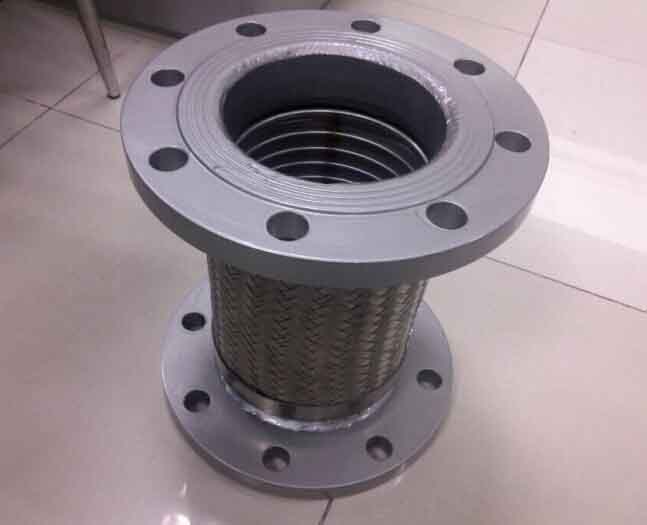

杭州孚通科技金属波纹管密封试验机金属波纹管气压试验机适用于金属波纹管的气压试验、气密性试验。设备采用专门设计制造的夹紧工装可以方便夹紧密封金属波纹管。

设备夹紧工装由主机架、水平平移的夹紧工作盘、对应于各种金属波纹管口径的密封盲板等组成。夹紧工作盘带有水平平移机构可以将被测件水平平移,底部和上部带有夹紧机构可以将被测件夹紧。

各种尺寸的法兰外径,可实现自动定心定位。上部和底部夹紧采用油缸实现夹紧。 夹紧活塞杆均通过热处理加工在夹紧过程中无任何变形现象。金属波纹管法兰的夹紧对被测试金属波纹管采用垂直夹紧,保证了测试结果的准确性。夹紧工作盘可水平平移,以便于金属波纹管的装卸和密封试验的操作及观测。系列密封盲板上根据被测试金属波纹管的口径和端面形式、尺寸配备有组合“O”型密封圈,可靠地防止试验介质经由端面泄漏而影响试验的准确性。

二、数据采集软件

数据采集软件

三、设备特点

  • 1、配备孚通增压泵,可轻松实现输出压力任意可调、可控。
  • 2、技术先进,结构设计合理。具有体积小、重量轻、外型美观大方的特点。
  • 3、所有承压零件都采用国际知名品牌的标准零件,无任何焊接连接,方便拆卸,安全系数高,寿命长、便于维护。
  • 4、可以选用手动控制,数显压力表显示,电脑控制等操作方式。计算机控制系统,可以实时采集试验过程压力形成压力曲线,便于直观观察试验结果,并可以输出试验报告。

四、技术参数

  • 1、驱动气压范围:0.1-0.69 Mpa;且输出压力和驱动气压成正比。
  • 2、最大耗气量:1Nm3/min
  • 3、压力测试范围:0—10Mpa,根据客户实际需求,选择相对应的压力。
  • 4、工作介质:空气。
  • 5、可根据需要选择电脑控制系统,可以实时显示整个试验过程的压力曲线,可以打印试验报告。

四、型号选择

型号: 试验压力 控制方式 试验介质
FUT_BGXT_1 5MPa 手动/自动 空气
FUT_BGXT_2 10MPa 手动/自动 空气
FUT_BGXT_5 15MPa 手动/自动 空气
FUT_BGXT_10 25MPa 手动/自动 空气
