油底壳气密性试验台

一、应用范围

杭州孚通科技汽车油底壳气密性试验台油底壳气密性检测设备是专门为油底壳气密性检测设计制造的产品。设备采用专用工装,试验时将油底壳置于工装上,按下夹紧按钮自动夹紧密封,操作方便。设备采用差压法检测,检测精度高。

二、油底壳

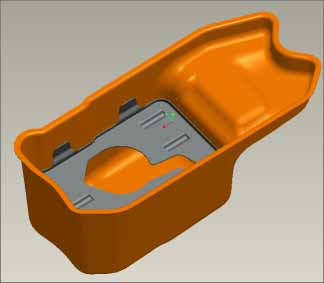

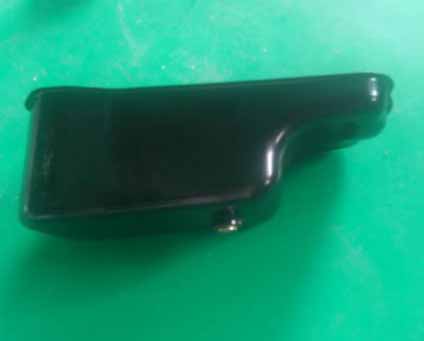

油底壳 油底壳

三、设备特点

  • 1、针对汽车油底壳专门研发制造的夹紧工装,密封好,装夹方便。
  • 2、检测气源可以采用现场压缩空气,也可以用低压氮气。
  • 3、采用差压法检测,检测精度高。
  • 4、通过高精度传感器即可检测是否有泄漏,避免了传统需要将被测件沉入水中的操作。

四、技术参数

将油底壳置于专用工装夹紧密封,向其容积内充入压缩空气或低压氮气,使其内部压力达到检测时需要的压力,假设该密闭回路无泄漏,并且与外界无热量交换,且回路没有变形,在检测时间段内,这个密闭回路的内部压力会保持在检测压力;如果该容器有泄漏,其内部压力必定会不等于检测压力,检测这段时间内的压力变化,可推导出该密闭容器的泄漏参数。
试验机将控制压力输入到回路中,经过一定时间后(时间可设置)自动关断充气气源。控制时间使得电磁阀气流稳定,再关断起平衡作用的气控阀以隔离被测试件与标准件。通过连接在被测试件与标准件两端的精密微差压传感器,在规定时间内测量出标准件与被试件的差压值,再通过温度补偿而得到被试件的实际泄漏产生的压力降,从而判断试件是否泄漏。

五、型号选择

产品名称

油底壳气密性检测设备

产品型号

FUT_MFXT_200、FUT_MFXT_400、FUT_MFXT_600

性能参数

试验压力

0~600KPa(压力范围可选)

控压精度

0.3% F.S

差压检测量程

0~2000Pa

差压传感器精度

±0.2% F.S

差压传感器灵敏度

±1Pa

时间设定范围

0~999.9S

操作方式

自动

试样数量

1路控制试验压力和试验时间 (路数可选)

适用范围

汽车油底壳
