一、应用范围
杭州孚通科技油管扣气密性试验机、油管扣气密封检测设备是依据标准《SYT6872-2012 套管和油管螺纹连接气密封井口检测系统》专门设计制造的密封测试产品，设备输出压力高，采用触摸屏或计算机控制，可实现全过程自动化控制。计算机配置产品可以输出试验报告。
三、试验过程
- 1、测试介质：清水、氦氮混合气。
- 2、关闭氦氮混合气系统与蓄能器通路，气动高压泵系统空载运转，确定设备运转正常。
- 3、开启氦氮混合气系统，想蓄能器冲入检测气体。关闭检测气体阀门。
- 4、启动高压泵系统，依次进行30Mpa、70Mpa、110Mpa压力试验，保压10分钟。
- 5、试验时将氦氮混合气系统、蓄能器淋上肥皂泡，其他承压部件和管路连接处擦干净，升压时随时观察有无肥皂泡、压力值有无降低。
三、设备特点
- 1、可以计算机全过程自动控制，实现远程监控。
- 2、配备高精度氦气分析仪，可以随时分析判断被测件泄漏情况。
- 3、可根据要求提供柴油或汽油动力，也可以使用客户现场的动力源。
四、技术参数
产品名称 |
||
产品型号 |
FUT_YQMF_140 |
|
基本原理 |
通过高压泵将套管内的气体迅速提高到要测试的压力，通过高精度氦气分析仪进行泄漏判断 |
|
性能参数 |
试验压力 |
0~140MPa（压力可选） |
氦气精度 |
1*10-7毫巴升/秒 |
|
压力值分辨率 |
0.1bar |
|
蓄能器容积 |
30L |
|
试验介质 |
氦气、氮气混合气体 |
|
操作方式 |
电脑控制 |
|
试样数量 |
1路控制试验压力和试验时间 （路数可选） |
|

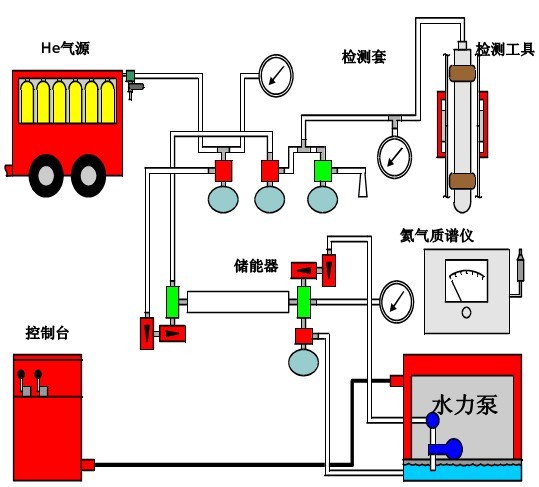

结构组成 |
控制台、氦氮混合气装置、氦气质谱仪、高压泵系统 |
|
适用范围 |
油管扣、套管口 |
|
