井控设备水压试验系统

一、应用范围

杭州孚通科技井控设备水压试验系统， 能够满足钻井防喷器、采油（气）树和井口装置、节流和压井管汇等产品的出厂检验，并同时能够满足上述产品的功能试验。本型号液压试验台适用于石油工程的管材，防喷器、阀门、采气井口装置、管汇、井下工具及航空、科研机构和各个行业等各类压力容器的气密性检测。设备遵循标准和要求：

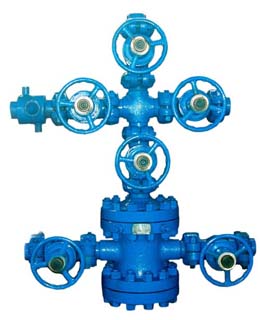

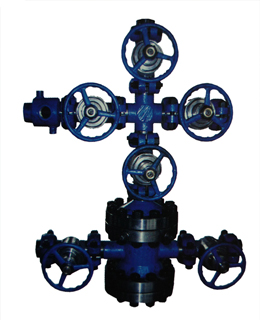

采油树试压采气树试压

二、试验标准

  • SY/T5053. 1 ～ 2000 防喷器及控制装置，防喷器；
  • SY/T5127 ～ 2002 井口装置和采油树规范；
  • API Spec 16A /ISO 13533 钻通设备规范；
  • API Spec 16C 节流和压井管汇；
  • API Spec 6A /ISO 10423 采油树和井口装置；
  • 公共安全行业标准及公安部对安全防范工程管理要求。
数据采集软件 ：
采油树试压

三、设备特点

  • 1、配备孚通气体驱动气体自动增压泵，可轻松实现输出压力任意可调、可控。
  • 2、技术先进，结构设计合理。具有体积小、重量轻、外型美观大方的特点。
  • 3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

四、技术参数

  • 1、驱动气压范围：0.1-0.69 Mpa；且输出压力和驱动气压成正比。
  • 2、最大耗气量：1.6Nm3/min。
  • 3、压力测试范围：0—280Mpa，根据客户实际需求，选择相对应的压力。
  • 4、工作介质：水/液压油。
  • 5、可根据客户需求选择配置便携式自动记录仪。

五、型号选择

型号：
 试验压力 控制方式 试验介质
FUT_JKXT_35 35MPa 手动／自动 水/液压油
FUT_JKXT_70 70MPa 手动／自动 水/液压油
FUT_JKXT_105 105MPa 手动／自动 水/液压油
FUT_JKXT_140 140MPa 手动／自动 水/液压油
FUT_JKXT_210 210MPa 手动／自动 水/液压油
FUT_JKXT_280 280MPa 手动／自动 水/液压油
